Transportschroeven voor binnen en buiten toepassingen

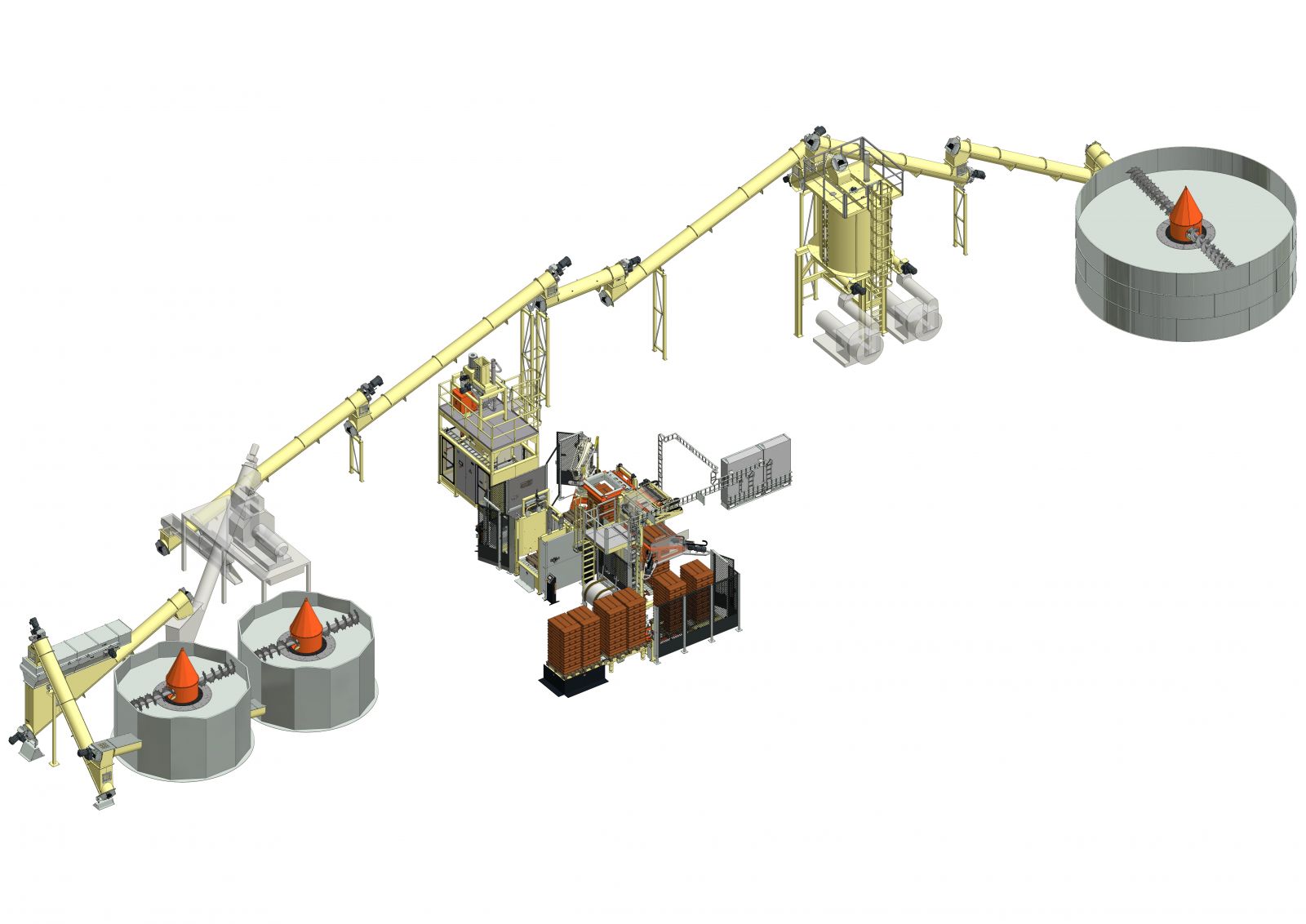

Behalve transportschroeven maakt Willems Baling Equipment ook ondersteunende constructies voor de transportschroeven en onderlinge verbindingen tussen de verschillende transportsystemen in uw fabriekshal. Het is mogelijk om meerdere schroeven achter elkaar te plaatsen zodat een redelijke hoogte overbrugd kan waardoor er geen elevator nodig is.

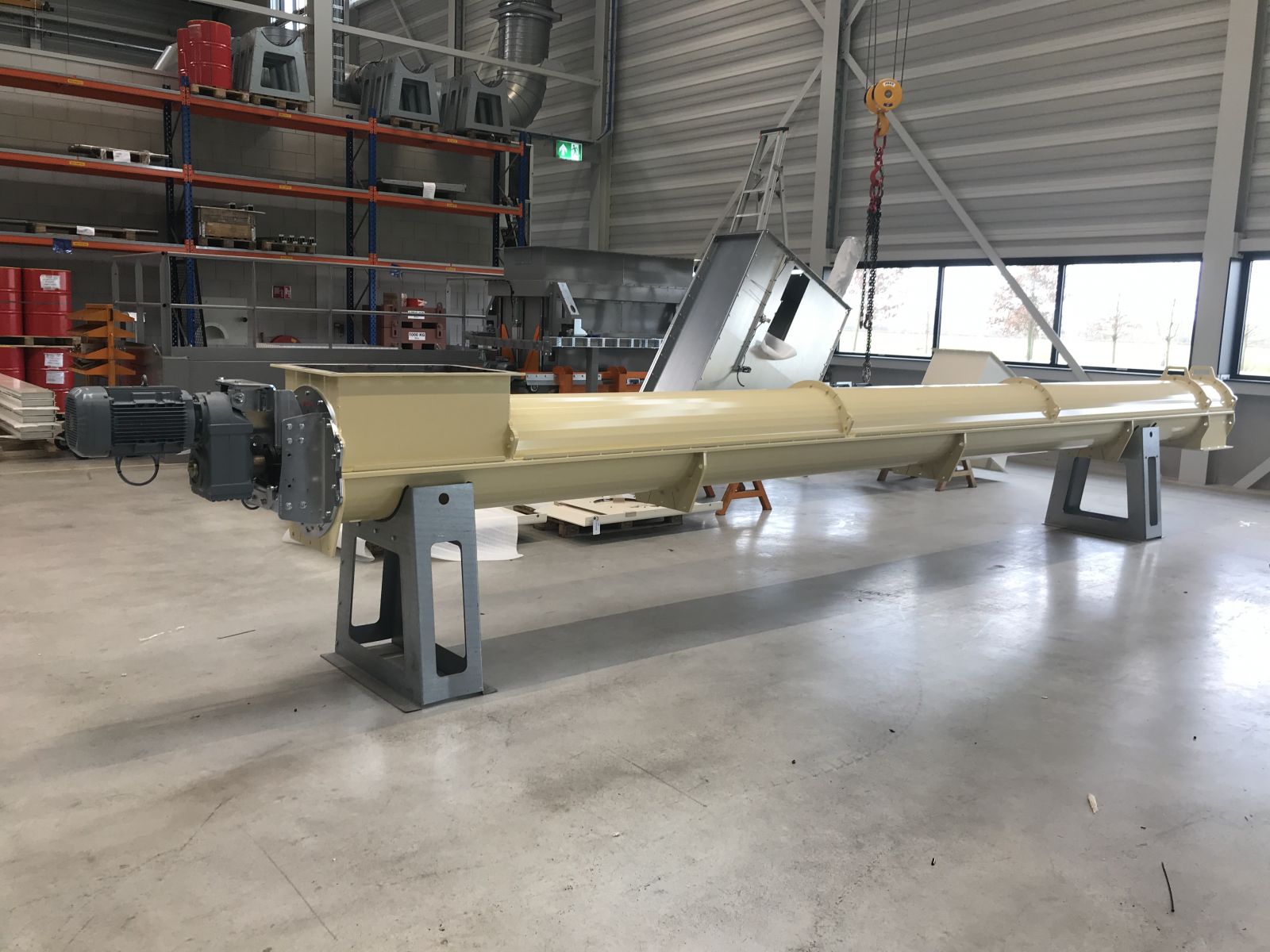

Transportschroeven kunnen geleverd worden:

• Met geconserveerde montage van de motor.
  (Met een speciale vetgevulde afdichting en een oliegevulde kamer op de aandrijfas.);
• Met deelbare voetlagers (bij grotere diameters);
• Zonder hanglagers;

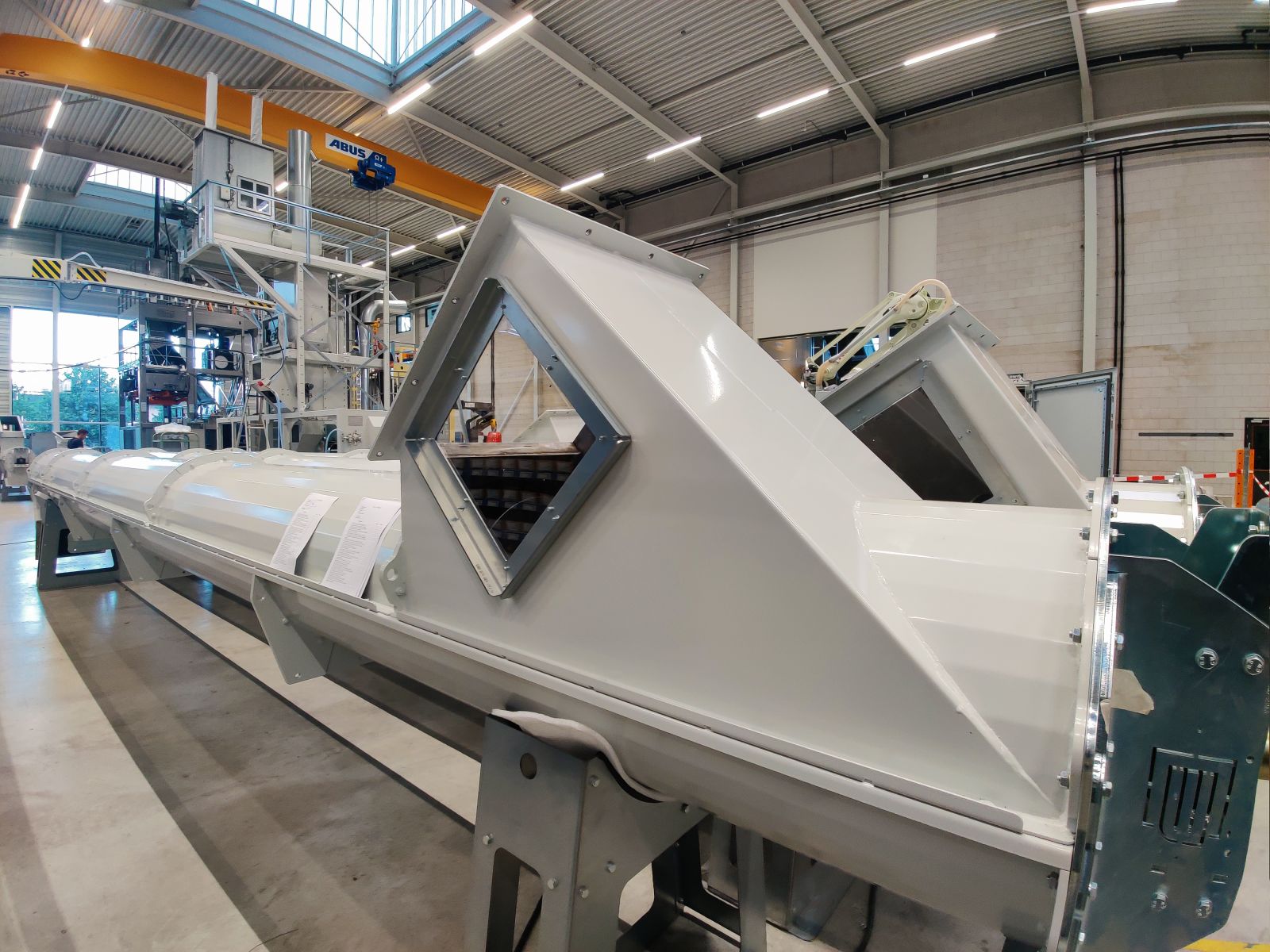

• Met inspectieluik;
• In lengtes tot 11 meter;
• In diameters van 250 – 650 mm

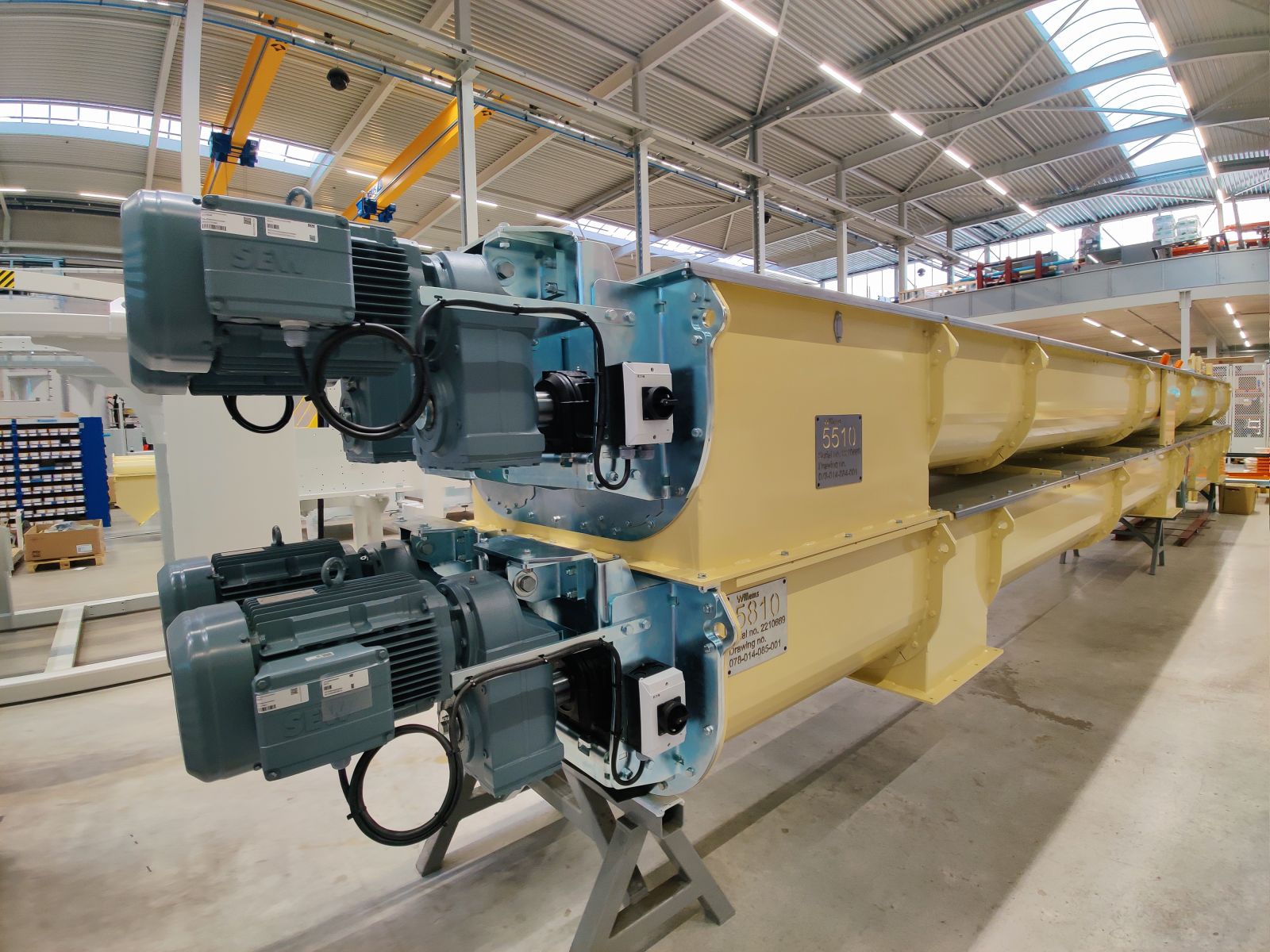

• Met directe aandrijving (dus geen kettingoverbrengingen);
• In RVS uitvoering;
• Met een oplopend schroefblad voor een optimale vullingsgraad;
• Speciale conservering voor gebruik buiten;
• Naden worden afgekit voor gebruik buiten.

Transportschroeven in verschillende toepassingen en (doseer)vormen

Vijzel

Dit spiraalvormige apparaat of vijzel is bedoeld voor transport van producten. Andere termen voor een vijzel zijn transportvijzel, transportschroef, wormschroef, opvoerschroef of een vijzelpomp.

Een vijzel bestaat uit een buis met daarin een roterende, spiraalvormige schroef. Door de roterende bewegingen en de spiraalvorm worden bulkgoederen en stortgoederen van onderaf naar boven gestuwd. Ook voor transport in de tegenovergestelde richting kan een transportvijzel een uitkomst zijn.

Een vijzel wordt gebruikt voor het diagonaal en horizontaal vervoeren van bulkgoederen en stortgoederen. Een vijzel heeft als doel de productstroom zo efficiënt mogelijk te laten verlopen.

Schroeftransporteur

Een schroeftransporteur (of schroeftransportsysteem) is uitermate geschikt voor het stofvrij en geluidsvrij verplaatsen van bulkgoederen en stortgoederen. Horizontaal of tot onder een hoek van 60°. Het kan een gesloten systeem zijn met één of meerdere in- en uitlopen zodat bulkgoederen en stortgoederen snel, veilig en hygiënisch getransporteerd kunnen worden.

ATEX

Willems Baling Equipment ontwerpt schroeftransportsystemen waarmee bijvoorbeeld houtkrullen, stro en vlas worden verplaatst. Hierbij zorgt met name de fijne fractie voor stoflagen en stofwolken in het schroeftransportsysteem. Gezien de toepassing van het schroeftransportsysteem in een potentieel explosiegevaarlijke omgeving dient het schroeftransportsysteem mogelijk (afhankelijk van de aanwezigheid van eigen ontstekingsbronnen) te voldoen aan de essentiële veiligheidseisen in de ATEX 114 richtlijn 2014/34/EU.

Volumetrisch of gravimetrisch doseren

Bij volumetrisch wegen bepaalt het aantal omwentelingen de dosering. Er zijn verschillende mogelijkheden om te bepalen hoeveel omwentelingen de schroef moet maken. Willems Baling Equipment meet hoeveel product er per omwenteling uit de schroef komt en dan is duidelijk hoeveel omwentelingen nodig zijn om de gewenste hoeveelheid te bereiken. Vervolgens stellen wij de besturing van de schroef daarop in.

Bij goedlopende producten is dat vaak nauwkeurig genoeg, maar bij onder meer plakkerige producten kan de voorkeur uitgaan naar gravimetrisch wegen. Een weegbunker meet dan het gewicht van het product terwijl de doseerschroef die bijvult. De weegbunker stuurt een seintje naar de schroef zodra het gewenste gewicht is bereikt.

Woeler

Een uitbreiding die handig is bij slechtlopende producten is een woeler. Die heeft een eigen aandrijving met een vast toerental. Zo blijft de schroef optimaal gevuld wat zeker in volumetrische toepassingen van belang is. De doseernauwkeurigheid blijft dan gehandhaafd en reproduceerbaar.

Navalklep

Een andere mogelijke optie is een pneumatisch bediende navalklep. Die sluit de uitvoer van de schroef af zodra het gewenste gewicht is bereikt.

Producten

Producten die via een schroef getransporteerd kunnen worden zijn talrijk.

Verschillende uitvoeringen mogelijk

Doseerschoef

De doseerschoef of schroefdoseerder kan worden uitgevoerd in staal of RVS304, RVS316 en er is tevens een ATEX-uitvoering. Ook kan Willems Baling Equipment de schroef uitneembaar maken voor een razendsnelle schoonmaakbeurt, inspectie of uitwisseling met een andere schroef waarmee de doseerrange met dezelfde machine breed kan worden aangepast.

Opvoerschroef

De opvoerschroef biedt dezelfde voordelen als een transportschroef, maar transporteren het product omhoog om zo een hoogteverschil in de productielijn te overbruggen. Willems Baling Equipment maakt schroeftransporteurs op maat. De lengte en diameter van schroeftransporteurs en opvoerschroeven worden aangepast aan uw specifieke situatie. Groot voordeel van een verticaal transport is dat het onderhoudsarm is door de kleine vloeroppervlakte die de opvoerschroef vraagt.

Trogschroef en buisschroef

De trogschroef en de buisvormige schroef zorgen voor een optimale insluiting bij het transport van bulkgoederen en stortgoederen.

De buisschroef is bedoeld om de continue werking van het proces in stand te houden. De omgeving blijft vrij van stof, en er gaat geen vocht verloren.

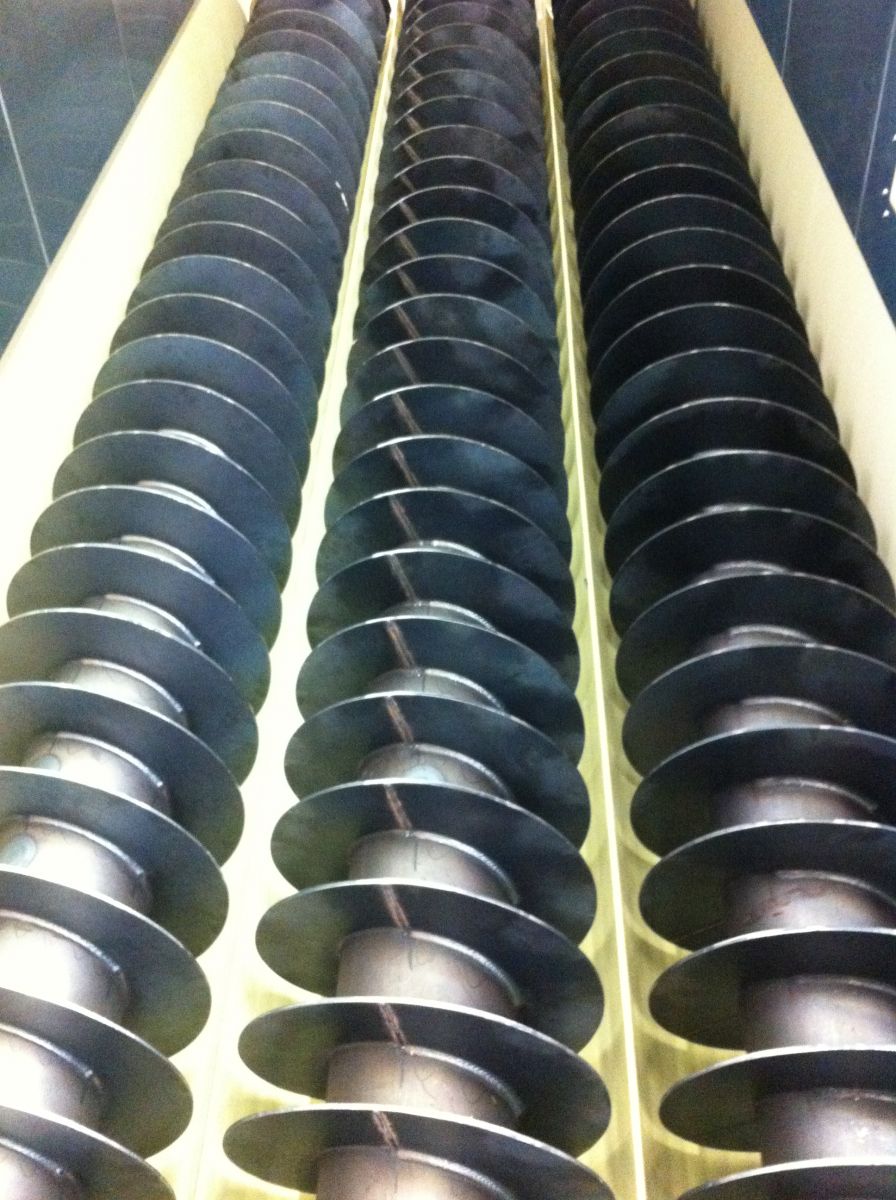

Schroefbed/schroevenbodem

Een schroef kan ook gebruikt worden als een zogenaamd schroefbed. Op de schroef wordt een invoerbunker, opslagbunker of bufferbunker geplaatst.
